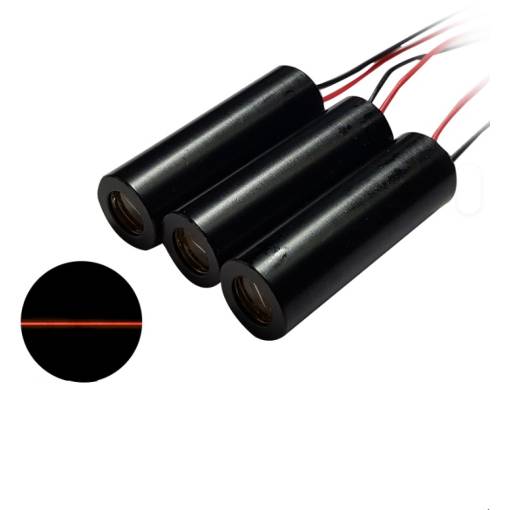

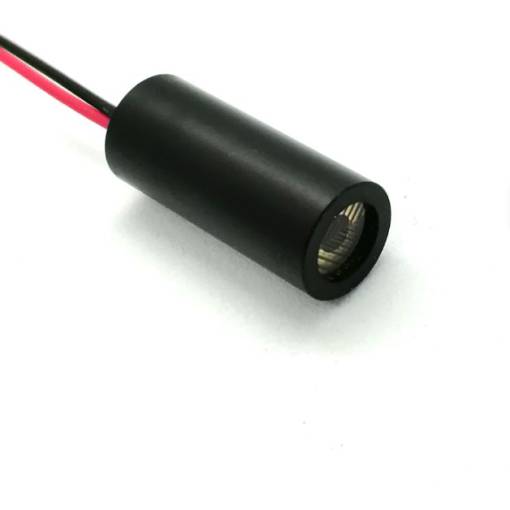

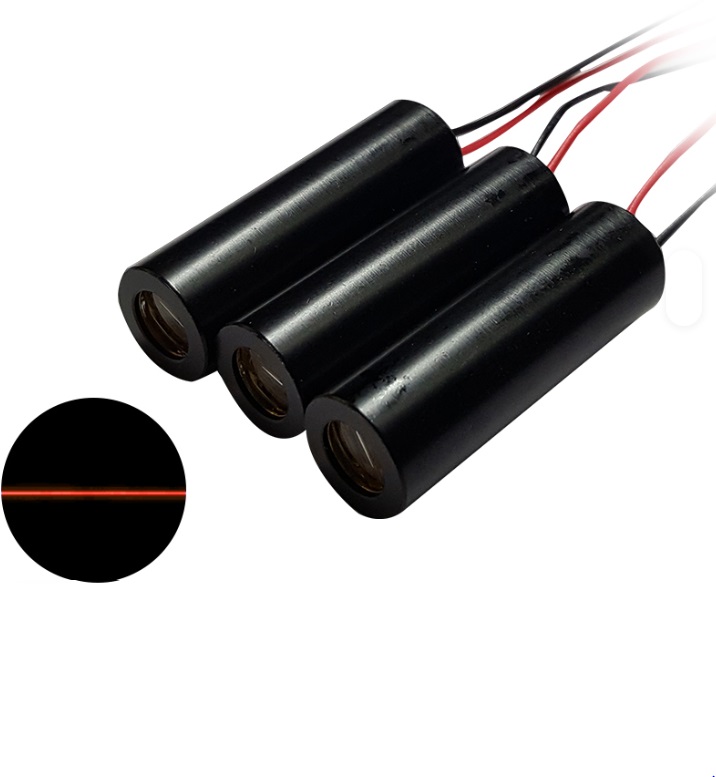

Laser vhodný do aplikácií s nárokmi na malý rozmer a nízky výkon modulu.
Parametre
- Výstupný výkon: < 1 mw
- Trieda laseru: 2
- Napájanie: 3-5V
- Vlnová dĺžka: 635 nm
- Prevádzková teplota: -10°C ~ + 40°C

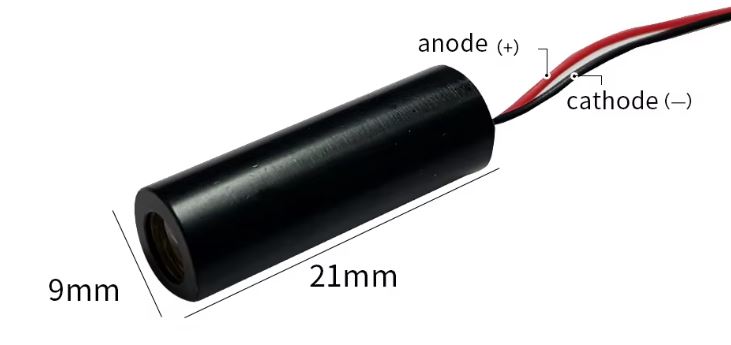

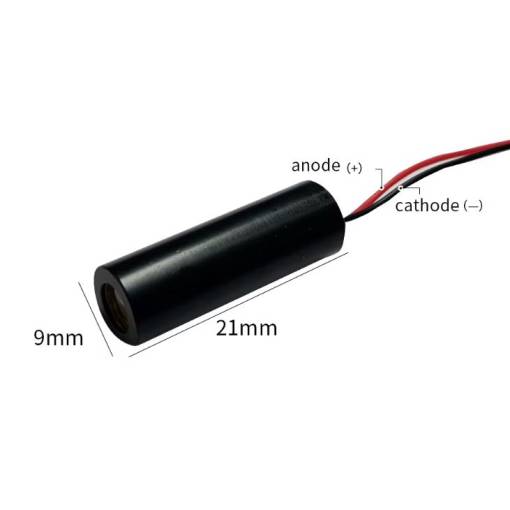

- Priemer modulu: 9 mm
- Dĺžka modulu (bez vodičov): 21 mm
- Dĺžka vodičov: 120 mm
- Dĺžka čiary pri projekčnej vzdialenosti 1m: 1931 mm
- Optika: fixná
- Vyžarovací uhol: 90°
Montáž
Pozor, pri montáži sa laserový modul nesmie vodivo spájať s žiadnou inou kovovou časťou ďalšieho prístroja. Musí sa vodivo izolovať.
Prečo tomu tak je? U drvivej väčšiny polovodičových laserov je pri výrobe laserová dióda zalisovaná do kovového puzdra pre lepší odvod tepla.
Jelikož jeden z pólov laserovej diódy je privedený na jej puzdro, tak je aj tento pól na chladiči. Aby toho nebolo málo. Laserová dióda môže byť poškodená aj relatívne malým závrtným napätím.
I pri samotnej manipulácii s laserom používajte antistatické prostriedky.
TIP: V najhoršom prípade si pred manipuláciou siahnete napríklad na vodovod, ktorý je vo Vašom dome zabezpečený uzemnením.
Prípadné statické napätie bude z Vášho tela svedené. Vyhýbajte sa svetríkom a podobným typom oblečenia, ktoré môžu generovať statickú elektrinu. Nikdy nespojujte laserový modul vodivo s iným kusom kovu.
Chladenie
Tento modul nevyžaduje ďalšie chladenie. Laser má veľmi malé tepelné straty. Nemusíte sa teda obávať izolácie modulu a tesného vestavania či uchytenia do nejakého stojana.
Laser sa v tomto prípade nebude prehrievať a nebude tu dochádzať k znižovaniu životnosti.
Bezpečnostné upozornenie:
Jednorazové krátkodobé (< 0.25s) zasiahnutie oka týmto laserom je pre zrak bezpečné.
Shoda s normou EN 50689:2021
Predaj tohto laseru je v súlade s normou EN 50689:2021. Tá stanovuje nespočet požiadaviek na tieto výrobky. Nami dodávané lasery pred odoslaním zákazníkovi prechádzajú kontrolou výkonu. Produkty disponujú potrebným značením v slovenskom jazyku a sú k nim prikladané sprievodné dokumenty, ktoré táto norma o bezpečnosti laserových zariadení vyžaduje.
